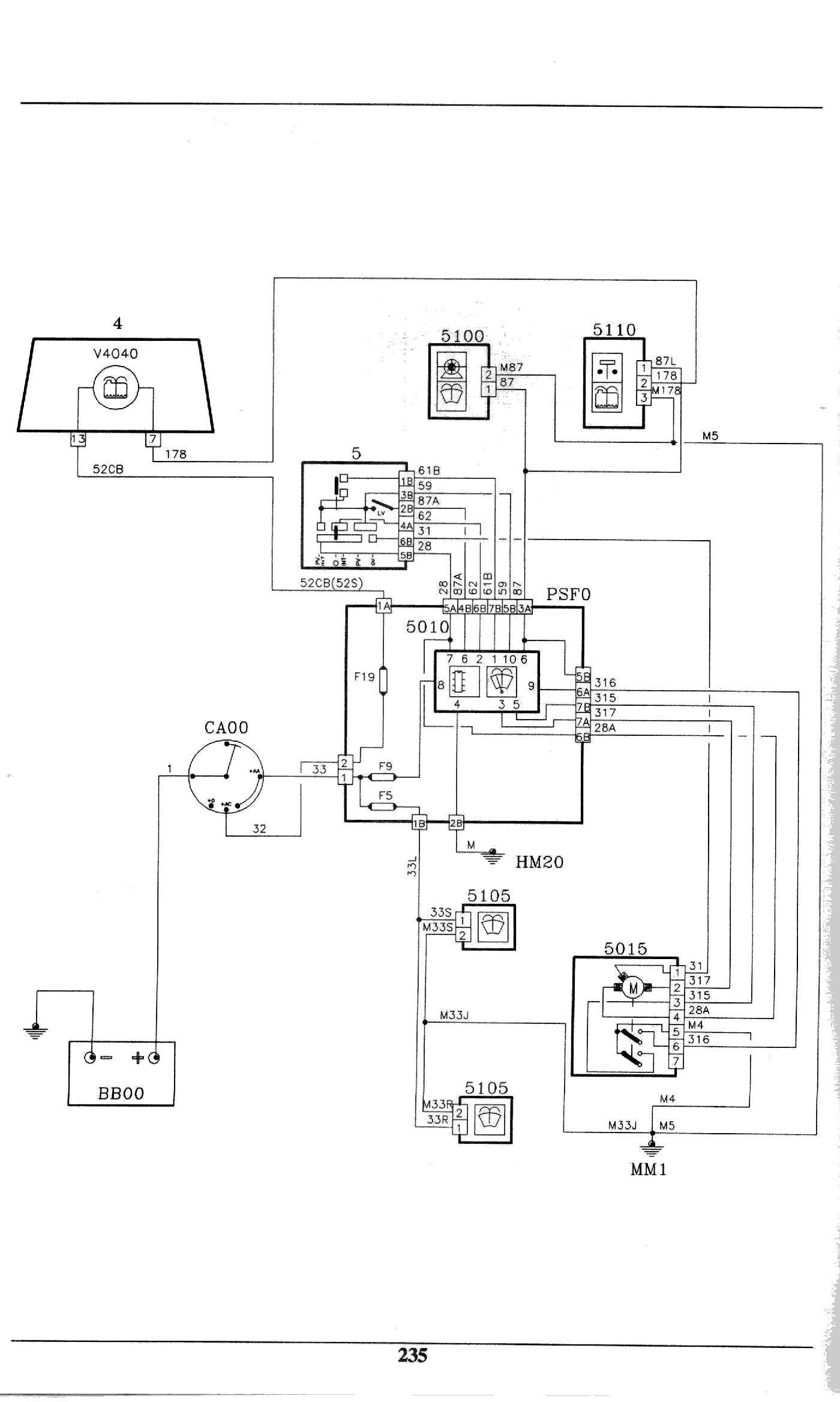

У многих возникают проблемы с работой стеклоочистителя на 605-х. Вот перевод из немецкого руководства по работе функций стеклоочистителя и омывателя. Перевод немного корявый, кое-что подогнал по смыслу, но вполне понятный. Думаю что пригодится при выявлении неисправностей. Данную информацию следует рассматривать вместе со схемами(они есть в этой теме - пост № 74)
ЭЛЕКТРИЧЕСКИЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ФУНКЦИИ
- Выключатель стеклоочистителя (5)
Рычаг переключения стеклоочистителя находится справа в рулевой колонке, изменением его положения включают различные функции стеклоочистителя.
Реле стелоочистителя (5010)
Реле находится в центральном блоке предохранителей (PSF).
Оно управляет всеми функциями через команды от выключателя стеклоочистителя (5).
Мотор стеклоочистителя (5015)
Мотор стеклоочистителя установлен под панелью воздухопритока. По своей конструкции он схож с другими моделями моторов стеклоочистителя, однако дополнительно оборудован еще 2 кулаками и 2 контактами которые прерывают «массу», для конечного отключения и установки дворников в "положение парковки".
Форсунки мойки стекол (5105)
Моющие форсунки установлены под капотом их положение можно регулировать. Форсунки оборудованы отопительными сопротивлениями с подачей тока на двухполюсный штекер.
Насос мойки стекол (5100)
Насос стеклоомывателя установлен в нише правого переднего колеса. Он применяется и в других моделях.
Выключатель уровня воды для омывания стекол (5110)
Выключатель уровня воды находится в бачке воды для омывания.
ЭЛЕКТРИЧЕСКИЙ ПРИНЦИП ДЕЙСТВИЯ ФУНКЦИЙ
"Положение покоя"(парковки)
"Положение покоя" управляется через реле стеклоочистителя(5010). Если рычаг стеклоочистителя (5) установить в положении покоя, полярность положение номер 3 (провод № 317) и № 7 (провода 28-28A) регулятора вокруг.
Вследствие этого вращение мотора стеклоочистителя изменяется в обратную сторону. Положение щеток стеклоочистителя установится вне поля зрения. Эксцентричный шаровидный сустав проворачивается, это изменяет угол протирания.
Устранение обледенения форсунок мойки стекол
Для устранения обледенения в каждый форсунке (5105) установлено отопительное сопротивление. При этом речь идет о термосопротивлении, которое позволяет уменьшать силу тока при возрастании температуры.
Сообщение о низком уровне воды в бачке
Лампа на панели приборов горит только во время включения насоса мойки стекол,
так как ее выключатель присоединяется к проводу номер 87A.
ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ ВСЛЕДСТВИЕ ОБРЫВА
ИЛИ РАЗМЫКАНИЯ ПРОВОДОВ (НОМЕРА ПРОВОДОВ УКАЗАНЫ)
- В стеклоочистителе
ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ (5)
Провод номер НАРУШЕНИЯ
87A Отказ функции мойки стекол
62 Отказ функций: - интервал
Конечное отключение
61B Отказ функции интервал
59 Отказ всех функций
28 сохраняется только функция Высокая скорость для протирания, однако, без - конечного отключения и без отключения в "положении парковки"
31 Отказ функции высокая скорость для протирания
В центральном блоке предохранителей (PSF) (штекер 13 контактный коричневый)
Провод номер НАРУШЕНИЯ
316 Отказ функций: - интервал
Отключение в "положении покоя"
Процесс для протирания
317 Отказ всех функций
28A сохраняется только функция Высокая скорость для протирания, без
конечное отключение и без отключения в "положении парковки", однако, с
толчком при первом процессе для протирания.
315 Отказ функций: - интервал, - Отключение в "положении покоя",
Функция мойки стекол
Примечание: При работе функции мойки стекол она не будет
вызываться и предприятием стеклоочистителя с низкой скоростью
заменяет. Выключение этого сбоя происходит поворачиванием замка зажигания в нулевое положение
- В моторе стеклоочистителя (5015)
Провод номер НАРУШЕНИЯ
31 Авария функции высокая скорость для протирания
317 Авария всех функций
315 Авария функций: - интервал, - Отключение в "положении покоя",
Функция мойки стекол
Примечание: При работе функции мойки стекол она не будет
вызываться и предприятием стеклоочистителя с низкой скоростью
заменяет. Выключение этого сбоя происходит поворачиванием замка зажигания в нулевое положение
28A Сохраняется только функция Высокая скорость для протирания, без
конечного отключение и без отключения в "положении парковки", однако, с
толчком при первом процессе для протирания.
M4 Авария функций: - интервал
- Конечное отключение
- Отключение в "положении покоя"
, и совсем накрылось. Сегодня разобрал, вернул тягу на место, слетела с гнезда под водительской. С горем пополам затянул поводки. Ещё не ездил. Парковка исчезла.
