5 это вроде битрон скорости
Помогите найти/опознать разъем (датчик, патрубок)!
Сообщений 1 страница 50 из 1000
Поделиться106-01-2010 20:42
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
Поделиться206-01-2010 21:07
так уже что-то тем более что на коробочке N5 написано действительно bitron 12V IND.VE
СПАСИБО
Поделиться306-01-2010 21:08
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
ты знаешь где он стоит
Поделиться406-01-2010 21:16
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
если у тебя привод спидометра тросик и круиз контроля нет то он тебе ненужен
потроха одинаковые что на рейстайле что до рейстайла только фишка другая я себе от дорейстайла ставил так как скорость не сразу показывал спидометр
стоит в правом углу на этажерке где мотор печки
Отредактировано Валентин 605 Турбодизель (06-01-2010 21:19)
Поделиться513-01-2010 12:17
- Свой в доску
- Откуда: Ярославль
- Зарегистрирован: 24-08-2008
- Приглашений: 0
- Сообщений: 341
- Уважение: [+3/-0]
- Позитив: [+7/-0]
- Пол: Мужской
- Возраст: 35 [1988-10-01]
- Провел на форуме:
16 дней 2 часа - Последний визит:
27-04-2016 16:24
1-ый похож на реле водительского стеклоподъемника вроде!
Поделиться613-01-2010 17:37
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
а 4 рис не от подушек безопасности???
Поделиться721-04-2010 06:31
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
FaraON написал(а):
всем привет ! подскажите что за датчик стоит сверху сцепления похож на катушку с магнитом!? движок XUD11ATE ! И можноли его заменить на оналог наш?? на датчике цифры 191.38 47
положение коленвала. и зачем его менять???
Поделиться821-04-2010 08:02
сам датчик в неодекватном состоянии надо менять
Поделиться921-04-2010 22:10
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
на этом моторе он на работу не влияет,во всяком случае лично у меня не на что не влияло его отключение. Мотор как работал так и работает,твой движок простой чистая механика нет не каких грёбаных электронных наворотов
Поделиться1027-04-2010 11:54
- Администратор форума
- Откуда: Минск
- Зарегистрирован: 27-01-2010
- Приглашений: 0
- Сообщений: 4324
- Уважение: [+54/-4]
- Позитив: [+145/-7]
- Пол: Мужской
- Возраст: 43 [1980-05-27]
- Провел на форуме:
29 дней 19 часов - Последний визит:
09-10-2016 14:52
Валентин 605 Турбодизель
по идее, без датчика коленвала машина не должна завестись. разве не так?
Поделиться1127-04-2010 21:51
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
у меня на таком моторе он был и ненужен
вообще отключение блока управления не на что не влияло,только тахометр отключался и всё
Поделиться1230-04-2010 13:09
еще один вопрос ЧТО ЗА ДАТЧИК стоит с низу топливного фильтра? я так понимаю он работает как попловок ! и куда он подключаеться??
Поделиться1330-04-2010 13:52
- тракторист-рыбак :)
- Откуда: Лен.обл п.Совхозный
- Зарегистрирован: 03-12-2008
- Приглашений: 0
- Сообщений: 1952
- Уважение: [+42/-0]
- Позитив: [+28/-1]
- Пол: Мужской
- Возраст: 53 [1970-12-15]
- Провел на форуме:
1 месяц 4 дня - Последний визит:
22-09-2016 22:50
наличие воды
Поделиться1430-04-2010 14:16
куда подключаеться???
Поделиться1504-05-2010 17:19
FaraON написал(а):
куда подключаеться???
To: FaraON
Обычна цепь датчига нала воды в корпусе топливнога фильтра с насос-подкачкой в двиглах XUD11ATE
от днизча корпуса ч/з разъем папа-мама могет иттить на соответствуюзчий световой индикатор приборной доски.
Принцип работы - прозче некуда. Началом цепи индикации воды есмь пара контактов, уплотненно-опрессованных
в днизче корпуса фильтра. При нале воды цепь м-ду парой контактоф замыкатца, и на табле пред фэйсом светить иконка индикатра с контуром банки топлдивнаго фильтра и каплей воды. Фсе.
Поделиться1604-05-2010 21:08
а что есть такая лампчка чето я ее не замечал на панели!
Поделиться1704-05-2010 21:12
тока индикатор степени очистки топлива наверное он
Поделиться1817-05-2010 20:30
- Специалист
- Откуда: Санкт-Петербург
- Зарегистрирован: 27-08-2009
- Приглашений: 0
- Сообщений: 538
- Уважение: [+8/-0]
- Позитив: [+10/-0]
- Пол: Мужской
- Возраст: 40 [1983-07-22]
- Провел на форуме:
7 дней 4 часа - Последний визит:
14-03-2014 17:28
саша84 написал(а):

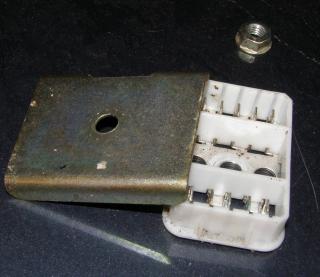

После разборки и сборки панели осталась вот эта деталь -на фото. Кто знает от куда она?
смахивает на заглушку...
Поделиться1917-05-2010 23:17
по краям разьемы находятся, я думаю что возможно заземление.
Поделиться2018-05-2010 23:40
Все я нашел. Это заземление. Она находиласб под панелью в углублении возле ручника.
Поделиться2119-05-2010 22:45
если возле ручника то от этой колодки идут массы на кнопки стёкл,задн прикуривателя и кнопки свет салона,а вообще именно таких массовых панелек в этой моделе как минимум 4 (над педалью газа,в обеех стойках передних дверей и у ручника
Поделиться2220-05-2010 23:20
- Специалист
- Откуда: Санкт-Петербург
- Зарегистрирован: 27-08-2009
- Приглашений: 0
- Сообщений: 538
- Уважение: [+8/-0]
- Позитив: [+10/-0]
- Пол: Мужской
- Возраст: 40 [1983-07-22]
- Провел на форуме:
7 дней 4 часа - Последний визит:
14-03-2014 17:28
а что это за разьем?
Поделиться2321-05-2010 07:53
- Гуру
- Откуда: Гатчина, 47
- Зарегистрирован: 29-11-2009
- Приглашений: 0
- Сообщений: 906
- Уважение: [+15/-2]
- Позитив: [+8/-1]
- Пол: Мужской
- Возраст: 33 [1990-11-23]
- Провел на форуме:
18 дней 11 часов - Последний визит:
13-12-2013 15:18
колонка для сервисного разъема
K-line и тп
через него самодиагностика и мутится
Поделиться2421-05-2010 23:54
первый блок автомат-доводчик водительского стекла,второй-ц.замок,третий-задержка и вежливая подсветка салона.4и5 хочу знать!?кто знает скажите пожалуйсто,и как выглядет блок круиза,помойму круиз один из них двух?
Поделиться2523-05-2010 10:27
- Пежон
- Откуда: Санкт-Петербург
- Зарегистрирован: 27-02-2010
- Приглашений: 0
- Сообщений: 104
- Уважение: [+0/-0]
- Позитив: [+3/-0]
- Пол: Мужской
- Провел на форуме:
2 дня 8 часов - Последний визит:
11-04-2013 23:03
serggi написал(а):
третий-задержка и вежливая подсветка салона
А где этот блок стоит?
Поделиться2623-05-2010 15:07
и №1 где стоит?
Поделиться2723-05-2010 22:00
даже не помню сейчас все в коробке в гараже лежит
Поделиться2813-10-2010 20:51
- Свой в доску
- Откуда: Ставрополь
- Зарегистрирован: 27-02-2010
- Приглашений: 0
- Сообщений: 281
- Уважение: [+10/-0]
- Позитив: [+15/-1]
- Пол: Мужской
- Возраст: 35 [1989-02-18]
- Провел на форуме:
8 дней 6 часов - Последний визит:
22-03-2014 10:22
фото конечто г_мно но все же помогите разобраться
Поделиться2913-10-2010 21:39
- Свой в доску
- Откуда: Ставрополь
- Зарегистрирован: 27-02-2010
- Приглашений: 0
- Сообщений: 281
- Уважение: [+10/-0]
- Позитив: [+15/-1]
- Пол: Мужской
- Возраст: 35 [1989-02-18]
- Провел на форуме:
8 дней 6 часов - Последний визит:
22-03-2014 10:22
Ладно всем спасибо я уже разобрался это датчик уровня масла, только непонятно на приборке какая лампа должна загораться.
Поделиться3014-10-2010 02:35
- Где я?!
- Откуда: Санкт-Петербург
- Зарегистрирован: 11-01-2010
- Приглашений: 0
- Сообщений: 921
- Уважение: [+38/-0]
- Позитив: [+78/-0]
- Пол: Мужской
- Возраст: 40 [1983-09-14]
- Провел на форуме:
21 день 8 часов - Последний визит:
16-01-2013 23:21
В SV версиях, слева, на приборке есть стрелочный указатель температуры масла. Ты когда зажигание включаешь, у тебя эта стрелка должна отклонятся, показывая уровень масла в двигателя (там ещё и полоска-то жёлтая с красным), дальше она падает в начало, и снова поднимается показывая уже температуру масла. Хотя могу и ошибаться...
Поделиться3114-10-2010 18:01
Andry605_1991
не ошибаешься так и есть
Поделиться3216-10-2010 01:14
лампа массла это закароюка с чорточками и загорается она когда уровень ниже минемум
Поделиться3318-10-2010 22:20
- Администратор
- Откуда: Луцк, Украина
- Зарегистрирован: 01-03-2010
- Приглашений: 0
- Сообщений: 3660
- Уважение: [+102/-3]
- Позитив: [+92/-2]
- Пол: Мужской
- Возраст: 63 [1961-04-15]
- Провел на форуме:
1 день 5 часов - Последний визит:
10-02-2024 22:15
А вот что у меня на стойках, но это наверное в раздел подвески надо идти разбираться.
Поделиться3418-10-2010 22:54
Да,это вроде управляемая подвеска.С аммортика считывается степень нагрузки чтоли(пневматическим устройством по моему).Не имел,так что большего не скажу.
Поделиться3518-10-2010 23:00
- Свой в доску
- Откуда: Крым
- Зарегистрирован: 02-07-2010
- Приглашений: 0
- Сообщений: 397
- Уважение: [+65/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 37 [1986-10-31]
- Провел на форуме:
4 дня 19 часов - Последний визит:
10-07-2011 18:02
На некоторых дизелях это гидравлические подушки связанные шлангами с подушками двигателя. Получается вроде как в противофазе с вибрациями двигателя работают, что уменьшает вибрации на кузове и в салоне.
Поделиться3619-10-2010 15:38
- Администратор форума
- Откуда: Минск
- Зарегистрирован: 27-01-2010
- Приглашений: 0
- Сообщений: 4324
- Уважение: [+54/-4]
- Позитив: [+145/-7]
- Пол: Мужской
- Возраст: 43 [1980-05-27]
- Провел на форуме:
29 дней 19 часов - Последний визит:
09-10-2016 14:52
помогите определить, что ЭТО и для чего?
1. на корпусе мозгов разъемы
2. там же около мозгов неподключенная колодка
3. около площадки под аккумулятор снизу какой-то разъем с 4-мя проводками, один оторвал и торчит...
4. реле чего?
5. около АКБ жгут проводов входит в какой-то цилиндр, что за... ?
Поделиться3719-10-2010 15:41
- Администратор форума
- Откуда: Минск
- Зарегистрирован: 27-01-2010
- Приглашений: 0
- Сообщений: 4324
- Уважение: [+54/-4]
- Позитив: [+145/-7]
- Пол: Мужской
- Возраст: 43 [1980-05-27]
- Провел на форуме:
29 дней 19 часов - Последний визит:
09-10-2016 14:52
далее.....
6. по центру около начала капота - 2 черных "ящика"
7. около катушки - то ли конденсатор, то ли...?
8. около регулятора давления топлива что-то
Поделиться3819-10-2010 19:29
- Пежон
- Откуда: Кострома
- Зарегистрирован: 22-10-2009
- Приглашений: 0
- Сообщений: 98
- Уважение: [+1/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Провел на форуме:
2 дня 20 часов - Последний визит:
01-10-2011 18:59
№6 слева на фото - плюсовая шина акб, нам 8 предохранителей помоему, справа коробка в ней три релюшки - две из них на вентилятор насколько я знаю
№7 конденсатор на катушку помоему который приходит
№8 возможно разъем потонциомера
№4 датчик уровня ОЖ?
остальное не знаю, №1 возможно диагностические разъемы
Поделиться3919-10-2010 20:52
Great'n'Terrable Slavko написал(а):
1. на корпусе мозгов разъемы
Для диагностики - подключаются к компу/тестеру
Поделиться4019-10-2010 22:12
- Любитель пивка
- Откуда: Златоуст
- Зарегистрирован: 19-05-2010
- Приглашений: 0
- Сообщений: 1618
- Уважение: [+126/-1]
- Позитив: [+188/-1]
- Пол: Мужской
- Возраст: 55 [1968-05-16]
- Провел на форуме:
1 месяц 0 дней - Последний визит:
28-09-2021 20:15
Great'n'Terrable Slavko написал(а):
2. там же около мозгов неподключенная колодка
Похожа на разъём электрокорректора фары.
Поделиться4120-10-2010 00:11
- Свой в доску
- Откуда: Крым
- Зарегистрирован: 02-07-2010
- Приглашений: 0
- Сообщений: 397
- Уважение: [+65/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 37 [1986-10-31]
- Провел на форуме:
4 дня 19 часов - Последний визит:
10-07-2011 18:02
Great'n'Terrable Slavko написал(а):
3. около площадки под аккумулятор снизу какой-то разъем с 4-мя проводками, один оторвал и торчит...
Внешний датчик абсолютного давления во впускном коллекторе.
Проводок лучше вернуть на место.
Отредактировано Nous (20-10-2010 00:11)
Поделиться4221-10-2010 15:14
- Пежон
- Откуда: Саранск
- Зарегистрирован: 28-02-2009
- Приглашений: 0
- Сообщений: 113
- Уважение: [+4/-0]
- Позитив: [+4/-1]
- Пол: Мужской
- Провел на форуме:
4 дня 9 часов - Последний визит:
26-10-2011 17:38
у меня на 8 клапаном пыже в прямоугольном черном ящичке стоят релюхи,наверное на поворотники или еще на,что то.
Поделиться4322-10-2010 09:11
Andrve написал(а):
Патрубок 1 выходит из отсека воздушного фильтра.
От него отходят патрубки 2 и 3.
Патрубок 3 входит в патрубок указанный желтой стрелкой. В него так же входит патрубок
указанный красной стрелкой.
Подскажите, что за патрубок (указан красной стрелкой) и куда он должен идти.
При заведенном двигателе из него дует воздух. Может его нужно просто отглушить
или он имеет какое то назначение?
Касяк!!
Это ж наддувной воздух дует из него у тебя. У меня на этом месте глухая заглушка просто. Может быть в какой-то другой комплектации оттуда что-то и подключается, но у мя заглушка. У тя ж машина не едет совсем получается - всё на улицу идёт воздух. Заглуши!
Поделиться4422-10-2010 11:27
- Гость
- Откуда: Беларусь
- Зарегистрирован: 27-09-2010
- Приглашений: 0
- Сообщений: 6
- Уважение: [+1/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 39 [1984-10-02]
- Провел на форуме:
8 часов 43 минуты - Последний визит:
08-12-2010 12:05
Спасибо за ответ. Отглушил еще вчера!))
Отредактировано Andrve (22-10-2010 11:29)
Поделиться4522-10-2010 14:06
- Просто Дёня :)
- Откуда: ПИТЕР
- Зарегистрирован: 05-03-2008
- Приглашений: 0
- Сообщений: 710
- Уважение: [+27/-0]
- Позитив: [+33/-0]
- Пол: Мужской
- Возраст: 46 [1978-01-11]
- Провел на форуме:
14 дней 2 часа - Последний визит:
28-05-2021 00:53
Да, и уменя заглушен.
Andrve
Машинка по другому поехала?
Поделиться4626-10-2010 12:03
а быть может какой-нибуть добрый человек объяснит/сфотографирует откуда идут провода к этому датчику, дело в том что датчик стоит, 1 провод от него висит рядом а вот другой где история умалчивает (
Поделиться4727-10-2010 21:22
- Помидор
- Откуда: Херсон
- Зарегистрирован: 26-09-2010
- Приглашений: 0
- Сообщений: 2517
- Уважение: [+81/-0]
- Позитив: [+31/-0]
- Провел на форуме:
1 месяц 9 дней - Последний визит:
15-07-2021 21:35
От него идут два провода, оба одинакового желтого (оранжевого?) цвета и уходят в косу которая лежит сверху на двигателе, потом наверное на щиток приборов.
Поделиться4810-11-2010 22:45
- Свой в доску
- Откуда: Крым
- Зарегистрирован: 02-07-2010
- Приглашений: 0
- Сообщений: 397
- Уважение: [+65/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 37 [1986-10-31]
- Провел на форуме:
4 дня 19 часов - Последний визит:
10-07-2011 18:02
nik20650 написал(а):
что за датчики стоят в двигателе со стороны водителя.один выше другой чуть ниже?605SRI-8КЛ.2л
Поконкретнее пожалуйста. Эти что ли?
Поделиться4910-11-2010 22:47
ну да.их 2.верхний синий на два провода.
Поделиться5010-11-2010 22:50
- Свой в доску
- Откуда: Крым
- Зарегистрирован: 02-07-2010
- Приглашений: 0
- Сообщений: 397
- Уважение: [+65/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 37 [1986-10-31]
- Провел на форуме:
4 дня 19 часов - Последний визит:
10-07-2011 18:02
Это датчики температуры ОЖ. Один для мозгов, один в приборку на стрелку и лампочку перегрева, один на блок управления вентиляторами (стоит только на версиях с кондеем)
